产品特性：性价比高	是否进口：否	产地：惠州
品牌：XDK	型号：XDK-2181ARCA	加工定制：是
用途范围：仪表	显示颜色：双色	额定电流：20mA
额定电压：1.8V	屏幕尺寸：0.5英寸	亮度：普通
灰度：90	显示方式：静态显示	分辨率：900
像素：4000000	像素直径：90mm	像素间距：12mm
模组尺寸：10*25mm	使用环境：室内	安装方式：镶嵌式
特色服务：品质***，用心服务	墨色：黑色	极性：共阳
胶体：白胶

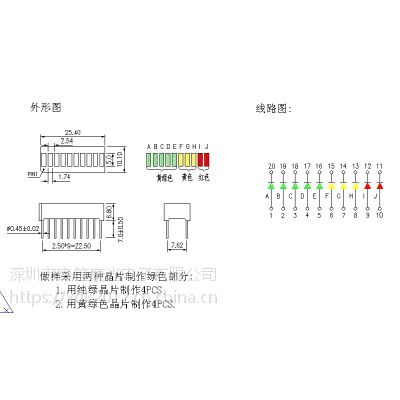

光条数码管：

我司主要生产数码管一位、两位、三位、四位、五位、六位、红光、蓝光、白光、绿光、黄光、橙光、

圆形平面管、方形平面管、光条数码管、四段光条、五段、六段、七段、八段、十段、十二段

彩屏开模数码管、米字管、点阵

电压：1.8-2.1V（R）、1.9-2.3V（YG）、3.0-3.4V（B、W、G）

波长：红630-635NM、黄580-585NM、绿515-520NM、普绿568-572NM
亮度：红20-30MCD、普绿20-25MCD、黄30-40MCD、蓝50-70MCD、绿白光：100-150MCD

胶色：红发红、绿发绿、蓝发绿、白发红、白发绿、白发蓝、黄发黄、白发黄、白发白

主用于：仪表、仪器、机械、控制板、显示面板、医疗设备、电家产品等
我司优势产品：一位数码管、两位数码管、三位数码管、四位数码管、开模彩屏数码管、光条数码管、点阵模块

产品参数：

■Absolute Maximum Rating

Item	Symbol	Absolute Maximum Rating	Unit
Forward Current	IFm	20	mA
Peak Forward Current*	IFP	40	mA
Reverse Voltage	VR	5	V
Power Dissipation	PD	320	mW
Operation Temperature	Topr	-40→ +80	℃
Storage Temperature	Tstg	-40→ +85	℃
Lead Soldering Temperature*	Tsol	Max. 260℃for 5sec Max.

*IFP Conditions：Pulse Width≤10msec duty≤1/10

*Tsol Conditions：3mmfrom the base of the epoxy bulb

■ Typical Optical/ Electrical Characteristics

Item	Symbol	Condition	Min.	Typ.	Max.	Unit
Forward Voltage	VF	IF=10MA	1.8	--	2.4	V
Reverse Current	IR	Vr=5V	--	10	--	uA
Luminous Intensity	IV	IF=10MA	50	--	55	mcd
pominant wavelength	λD	IF=20MA	625	---	630	nm
Recommend Forward Current	IF(rec)	--	--	20	--	mA

■ Ranks Combination(IF=20mA

Item	Rank
Luminous Intensity(MCD)	50-51	51-53	53-56
Dominant Wavelength(NM)	625-626	626-628	628-630
Forward Voltage(V)	1.8-1.95	1.95-2.20	2.20-2.40

Notes:

1.Absolute maximum ratings Ta=25℃.

2.Tolerance of measurement of forward voltage±0.1V.

3.Tolerance of measurement of dominant wavelength±2.0nm.

4.Tolerance of measurement of luminous intensity±15%.

注意事项：

1.焊接温度（Lead Sodering Temperature）：260℃ for 3 seconds

2.当工作温度高于25℃时，Ifm,Ifp和Id必须降低；电流降低率是-0.36mA/℃（直流驱动），或-0.86mA/℃

（脉冲驱动）功耗降低率是-0.75mW/℃。产品的工作电流不能大于对应工作温度条件Ifm或Ifp的60%。

For operation above 25℃,The Ifm Ifp & Pd must be derated, the Curent derating is–0.36mA/℃ for DC drive and -0.86mA/℃ for Pulse drive, the power dissipation is -0.75mW/℃. The product working current must not more than the 60% of the Ifm or Ifp according to the working temperature.

3.保存和焊接条件（Storage & Soldering Condions）:

l Store with care. Storing the units in bad condition ● 注意保存，保存条件不好时，会降低膜片

will cause the reflector sheet and decrease it’s 与反射壳（导光板）的粘附力。

adhesive power. Storage the products under the 推荐保存条件为：温度25℃±10℃

condition :temperature ( 25℃± 10℃ ) and humidity 湿度65℃CRH±20℃CRH

(65℃ CRH±20℃ CRH) our recommendation.

l The Soldering Temperature is 260±5℃ and Soldering ● 焊接温度260℃±5℃，焊接时间小于3秒，

Time should be less than 3 sec, and soldering iron 烙铁功率小于30W。

power should be less than 30W.

l The soldering point should be farther than 1.6mm ● 焊接点应离产品实体大于1.6mm。

from boby.

4．外观目测条件：40W日光灯作光源与产品相距约1米（环境亮度）200Lux）检测者与产品视距为25-30cm。

标准：黑.白点大小为0.1≤￠＜0.15最多允许有3个，且间距必须大于1cm,

黑.白点大小为0.15≤￠＜0.20最多允许有2个，且间距必须大于1cm，

黑.白点大小为0.20≤￠＜0.25最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许1条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。

5．发光效果检验条件：在环境亮度＜9Lux的条件下目测，视距应在25-30cm 。

标准：黑.白点大小为0.1≤￠＜0.15最多允许有3个，且间距必须大于1cm,

黑.白点大小为0.15≤￠＜0.20最多允许有2个，且间距必须大于1cm，

尺寸检测条件：依据图纸，使用计量卡尺，注意检测人为误差。

电性能检测条件：依据图纸，工艺，在额定工作电压或恒定的电流下，执行《QA成品检验方法》功能的相关内容，带针脚产品须作5PCS上锡实验。

产品异常图：

判定类别	判定范围	MAJOR	MINOR
成品检验判定标准	外观检验	A. 膜纸：不齐、贴歪≥0.25mm。 B. 引脚氧化或掉铜皮、或不按要求上锡披峰。 C. 条形歪斜、松脱、脚短/长、膜纸变形、翘起。 D. 产品弯曲、变形、划伤、毛刺。 A. 膜纸不齐导致露出或超宽0.25mm内进0.25mm以下，0.15mm以上；脏、皱等。 B. 产品反面非有效发光区域有手印、水渍印。	A. 膜纸不齐导致露出或超宽0.25mm内进0.25mm以下，0.15mm以上；脏、皱等。产品反面非有效发光区域有手印、水渍印。
	尺寸检验	A. 长、宽、厚等重要尺寸超差≥0.2mm,其它尺寸超差在0.25mm以上。 B. 膜纸过大在0.25mm以上。 A. 虚边、毛刺等引起的尺寸超差在0.2mm以下,0.1mm以上。 B. 小于严重缺陷的尺寸超差。	A. 虚边、毛刺等引起的尺寸超差在0.2mm以下,0.1mm以上。小于严重缺陷的尺寸超差。
	功能发光效果检查	A. 管芯发光颜色不符合图纸要求。 B. 闪亮、颜色/色差、暗光、暗带与样板相差较大。 C. 膜纸漏光直径≥0.25。 A. 轻微色差、暗光、暗带、暗斑。 B. 两端部发光不均匀。	A. 轻微色差、暗光、暗带、暗斑。两端部发光不均匀。
