| 产品特性：稳定性好 | 加工定制：是 | 品牌：XDK |
| 型号：XDK-84011CRWD | 种类：激光晶体 | 波段范围：远红外 |
| 运转方式：单次脉冲式 | 激励方式：电激励式 | 工作物质：固体 |
| 光路径：透过型外光路 | 输出形式：光敏器件型 | 传输信号：OC门型 |
| 速度：高速 | 通道：单通道 | 输出波长：625-630nm |
| 线宽：0.8mm |

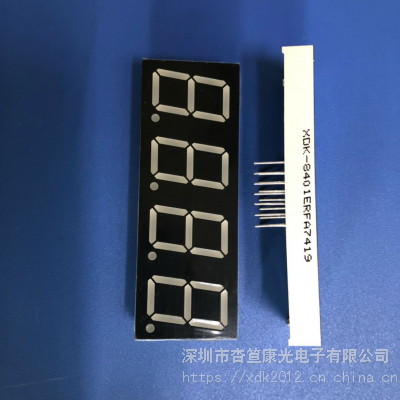

0.8英寸四位位数码管（8401数码管）：
电压：1.8-2.1V（R）、1.9-2.3V（YG）、3.0-3.4V（B、W、G）
波长：红630-635NM、黄580-585NM、绿515-520NM、普绿568-572NM
亮度：红20-30MCD、普绿20-25MCD、黄30-40MCD、蓝50-70MCD、绿白光：100-150MCD
极性：共阳、共阴动态、静态
线路：12、9、8、6公共脚/1,6,9,12公共脚、14、11、10、6公共脚、12、11、10、9公共脚、2、3、6、10公共脚
主用于：仪表、仪器、机械、控制板、显示面板、医疗设备、电家产品等
我司优势产品：一位数码管、两位数码管、三位数码管、四位数码管、开模彩屏数码管、光条数码管、点阵模块
产品参数：
■Absolute Maximum Rating
Item | Symbol | Absolute Maximum Rating | Unit |
Forward Current | IFm | 20 | mA |
Peak Forward Current* | IFP | 40 | mA |
Reverse Voltage | VR | 5 | V |
Power Dissipation | PD | 320 | mW |
Operation Temperature | Topr | -40→ +80 | ℃ |
Storage Temperature | Tstg | -40→ +85 | ℃ |
Lead Soldering Temperature* | Tsol | Max. 260℃for 5sec Max. | |
*IFP Conditions：Pulse Width≤10msec duty≤1/10
*Tsol Conditions：3mmfrom the base of the epoxy bulb
■ Typical Optical/ Electrical Characteristics
Item | Symbol | Condition | Min. | Typ. | Max. | Unit |
Forward Voltage | VF | IF=10MA | 1.8 | -- | 2.4 | V |
Reverse Current | IR | Vr=5V | -- | 10 | -- | uA |
Luminous Intensity | IV | IF=10MA | 50 | -- | 55 | mcd |
pominant wavelength | λD | IF=20MA | 625 | --- | 630 | nm |
Recommend Forward Current | IF(rec) | -- | -- | 20 | -- | mA |
■ Ranks Combination(IF=20mA
Item | Rank | ||
Luminous Intensity(MCD) | 50-51 | 51-53 | 53-56 |
Dominant Wavelength(NM) | 625-626 | 626-628 | 628-630 |
Forward Voltage(V) | 1.8-1.95 | 1.95-2.20 | 2.20-2.40 |
Notes:
1.Absolute maximum ratings Ta=25℃.
2.Tolerance of measurement of forward voltage±0.1V.
3.Tolerance of measurement of dominant wavelength±2.0nm.
4.Tolerance of measurement of luminous intensity±15%.
注意事项：
1.焊接温度（Lead Sodering Temperature）：260℃ for 3 seconds
2.当工作温度高于25℃时，Ifm,Ifp和Id必须降低；电流降低率是-0.36mA/℃（直流驱动），或-0.86mA/℃
（脉冲驱动）功耗降低率是-0.75mW/℃。产品的工作电流不能大于对应工作温度条件Ifm或Ifp的60%。
For operation above 25℃,The Ifm Ifp & Pd must be derated, the Curent derating is–0.36mA/℃ for DC drive and -0.86mA/℃ for Pulse drive, the power dissipation is -0.75mW/℃. The product working current must not more than the 60% of the Ifm or Ifp according to the working temperature.
3.保存和焊接条件（Storage & Soldering Condions）:
l Store with care. Storing the units in bad condition ● 注意保存，保存条件不好时，会降低膜片
will cause the reflector sheet and decrease it’s 与反射壳（导光板）的粘附力。
adhesive power. Storage the products under the 推荐保存条件为：温度25℃±10℃
condition :temperature ( 25℃± 10℃ ) and humidity 湿度65℃CRH±20℃CRH
(65℃ CRH±20℃ CRH) our recommendation.
l The Soldering Temperature is 260±5℃ and Soldering ● 焊接温度260℃±5℃，焊接时间小于3秒，
Time should be less than 3 sec, and soldering iron 烙铁功率小于30W。
power should be less than 30W.
l The soldering point should be farther than 1.6mm ● 焊接点应离产品实体大于1.6mm。
from boby.
4．外观目测条件：40W日光灯作光源与产品相距约1米（环境亮度）200Lux）检测者与产品视距为25-30cm。
标准：黑.白点大小为0.1≤￠＜0.15最多允许有3个，且间距必须大于1cm,
黑.白点大小为0.15≤￠＜0.20最多允许有2个，且间距必须大于1cm，
黑.白点大小为0.20≤￠＜0.25最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许1条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。
5．发光效果检验条件：在环境亮度＜9Lux的条件下目测，视距应在25-30cm 。
标准：黑.白点大小为0.1≤￠＜0.15最多允许有3个，且间距必须大于1cm,
黑.白点大小为0.15≤￠＜0.20最多允许有2个，且间距必须大于1cm，
黑.白点大小为0.20≤￠＜0.25最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许1条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。
尺寸检测条件：依据图纸，使用计量卡尺，注意检测人为误差。
电性能检测条件：依据图纸，工艺，在额定工作电压或恒定的电流下，执行《QA成品检验方法》功能的相关内容，带针脚产品须作5PCS上锡实验。
产品异常图：
判定类别 | 判定范围 | MAJOR | MINOR |
成 品 检 验 判 定 标 准 | 外 观 检 验 |
|
|
尺 寸 检 验 |
|
| |
功 能 发 光 效 果 检 查 |
|
|
